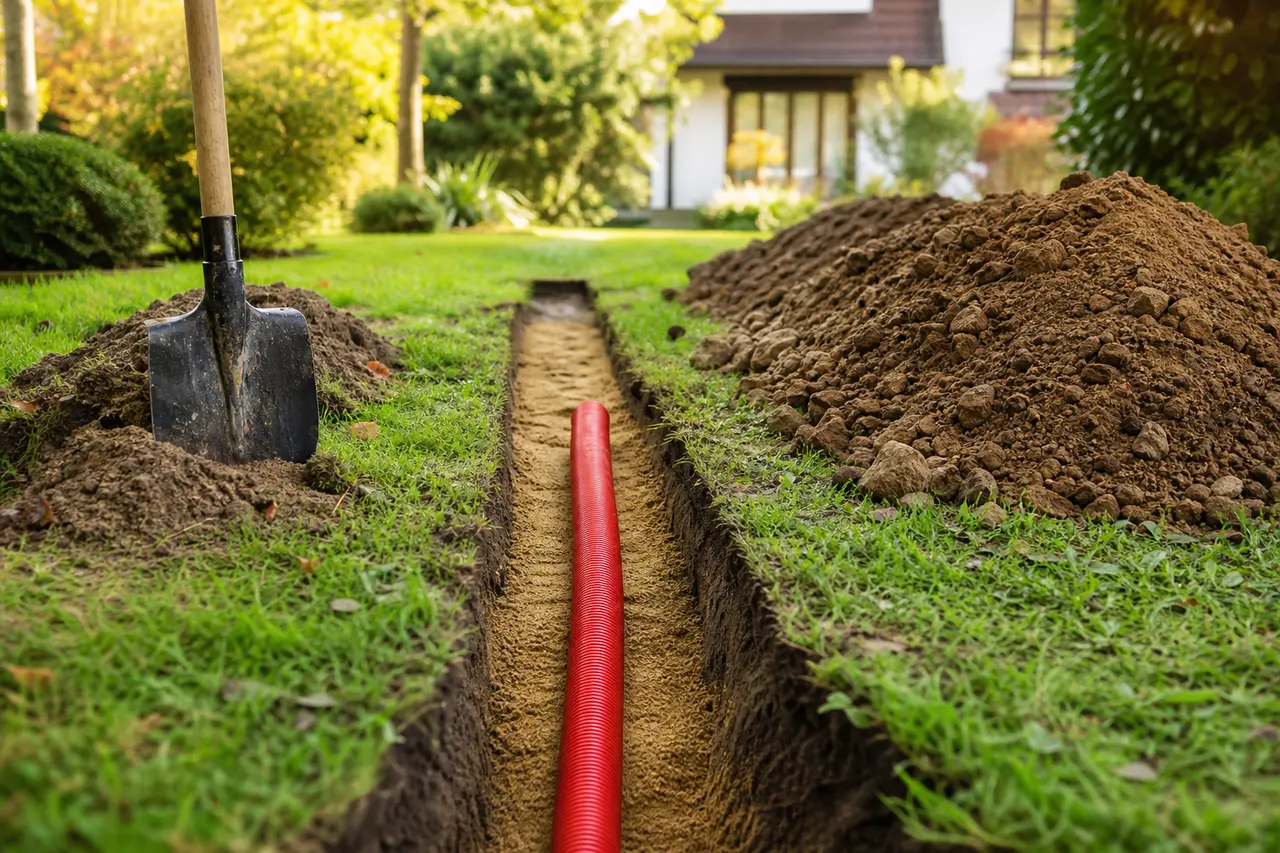

À quelle profondeur enterrer une gaine électrique dans le jardin ?

La règle ne dépend ni de la longueur du câble, ni de la puissance transportée, mais d'une seule chose : ce qui va passer au-dessus. La norme distingue deux situations, et la différence entre les deux se compte en trente-cinq centimètres de terrassement.

Sous une zone non circulée par des véhicules, pelouse, massif, terrasse piétonne, allée de gravier réservée aux piétons, la gaine doit être recouverte d'au moins 50 cm de terre. Sous une zone carrossable, allée menant au garage, entrée où stationne une voiture, passage d'un engin de jardin lourd, ce recouvrement passe à 85 cm minimum.

Un point de vocabulaire est essentiel pour ne pas se tromper : on parle de recouvrement, c'est-à-dire de la hauteur de terre mesurée au-dessus du point le plus haut de la gaine, et non de la profondeur totale de la tranchée. Il faut donc ajouter le diamètre de la gaine et le lit de sable inférieur pour connaître la profondeur réelle à creuser. Pour une gaine de 63 mm sous une pelouse, comptez environ 65 cm de fouille pour obtenir vos 50 cm réglementaires.

Ces chiffres ne sortent pas d'un chapeau. Ils répondent à trois risques bien identifiés, et c'est en les comprenant qu'on résiste à la tentation de creuser vingt centimètres de moins un jour de canicule.

Le premier est le risque mécanique. À 50 cm, la gaine passe sous la zone de travail habituelle du jardinier : bêche, motobineuse, plantation d'arbuste, pose de bordure. À 85 cm, elle passe sous la zone où le sol se compacte et se déforme au passage répété d'un véhicule, car une voiture ne « pousse » pas seulement vers le bas, elle fait travailler le sol sur plusieurs dizaines de centimètres.

Le deuxième est le gel. Une gaine trop superficielle subit les cycles de gel et de dégel, qui la déforment lentement et fatiguent le câble à l'intérieur. Le troisième est la stabilité dans le temps : un terrain vit, se tasse, s'érode. Une gaine posée à 30 cm se retrouve à 20 cm après quelques années de tassement et de reprise de niveau.

Quant aux conséquences d'un travail bâclé, elles sont concrètes. Un câble sectionné par un coup de bêche, c'est au mieux une panne et une tranchée à rouvrir sur toute sa longueur. En cas de sinistre, incendie, électrisation d'une personne, une installation non conforme peut par ailleurs compliquer sérieusement la prise en charge par l'assurance, qui n'a aucune obligation de couvrir les conséquences d'un ouvrage réalisé hors des règles de l'art. Et si vous vendez la maison, un diagnostic électrique défavorable est une ligne de négociation toute trouvée pour l'acheteur.

La gaine à utiliser est une gaine TPC, tube de protection des câbles, annelée à l'extérieur pour la résistance à l'écrasement et lisse à l'intérieur pour laisser glisser le câble. Le code couleur est normalisé et il faut le respecter, précisément parce qu'il parlera à celui qui rouvrira la tranchée : rouge pour l'électricité, vert pour les télécommunications et la fibre, bleu pour l'eau potable, jaune pour le gaz. Utiliser une gaine verte pour du courant fort revient à poser un piège pour le prochain intervenant.

Côté diamètre, les tailles courantes sont 40, 63, 90 et 110 mm. La règle de dimensionnement est simple : le câble ne doit pas occuper plus d'un tiers de la section intérieure de la gaine, sans quoi le tirage devient impossible et l'échauffement mal évacué. Dans la pratique, prenez large : le surcoût entre du 63 et du 90 est dérisoire face au coût d'une nouvelle tranchée, et vous serez bien content d'avoir de la place le jour où vous voudrez ajouter l'éclairage du portail ou un câble réseau.

Le câble, lui, doit être un U-1000 R2V, reconnaissable à sa gaine noire épaisse. C'est le câble conçu pour ces usages, résistant à l'humidité et aux contraintes mécaniques. À proscrire absolument : les fils rigides d'intérieur type H07V-U, les rallonges souples et les câbles de récupération d'origine inconnue. Enfin, le départ doit être protégé au tableau par un disjoncteur dédié et un dispositif différentiel 30 mA, le même niveau d'exigence que celui qui s'applique à l'intérieur du logement, où reconnaître une prise aux normes repose sur des principes identiques.

Puisque la tranchée est ouverte, autant en profiter, c'est même la décision la plus rentable de tout le chantier. Rien n'interdit d'y faire passer l'électricité, un câble réseau, l'arrosage automatique ou l'alimentation d'un portail, à condition de respecter deux principes.

Le premier est la séparation physique : chaque réseau dans sa propre gaine, à sa propre couleur, avec une distance d'au moins 20 cm entre le courant fort et les courants faibles. Coller un câble réseau contre une alimentation 230 V garantit des perturbations sur le signal, et c'est le genre de défaut qu'on met des mois à diagnostiquer.

Le second est la lisibilité : posez les réseaux à des niveaux différents plutôt que côte à côte quand la largeur de tranchée le permet, et déroulez un grillage avertisseur de la bonne couleur au-dessus de chacun. Si vous alimentez un abri de jardin que vous construisez vous-même, prévoyez dès maintenant la gaine de réserve : le jour où vous voudrez y installer une caméra ou un point d'accès Wi-Fi, tout sera déjà en place.

Sur les gros linéaires, le terrassement représente l'essentiel du coût et de l'effort. Une tranchée de cinquante mètres à la main, c'est plusieurs week-ends ; à la mini-pelle, c'est une demi-journée. Si vous faites appel à un professionnel, pensez à cadrer l'évacuation des déblais dans le devis : le volume de terre excédentaire surprend toujours, et il faut bien qu'il aille quelque part.
